1、簡述：

　　本套設備采用連續式化學與物理精煉相結合的生產工藝，根據毛油的種類和品質不同，調整工藝參數，選擇不同精煉方式，可生產一、二、三、四級油;我們所提供的工藝設備有以下特點：

　　①靈活方便的調節性，即便原料品質略有變化仍可正常生產;

　　②連續化操作系統，生產效率大大提高;

　　③最大限度的熱量利用，節能效果顯著;

　　④全封閉的生產過程，避免了油脂的氧化，確保了產品的品質與穩定性;

　?、莶捎孟冗M的物理精煉工藝，有效提高了精煉率，同時大大減少污水量。

　　2、規模及原料

　?、?規模 日處理5-200噸

　　② 原料 各種動植物原油

　　3、產品方案

　　成品油達到國家有關質量標準

　　4、主要經濟技術指標

　?、?總裝機容量： 37kw-215kw

　　電耗 32.5kw.h/噸油

　　② 蒸汽消耗: 420kg/噸油

　?、?循環水消耗： 0.8t/噸油

　?、?輔料消耗

　　磷酸(85%) 2-3kg/噸油(根據毛油AV而定)

　　燒堿(95%) 3-4kg/噸油(根據毛油AV而定)

　　活性白土 20-40kg/噸油

　?、?精煉煉耗

　　中和精煉： 當毛油W值≤3%時，為0.3+1.25×W%+0.3%

　　當毛油W值≥3%時，為1.35×W%+0.3%

　　脫色： 白土渣殘油≦25%

　　脫臭： 0.3%+FFA%

　　5、精煉工藝流程介紹

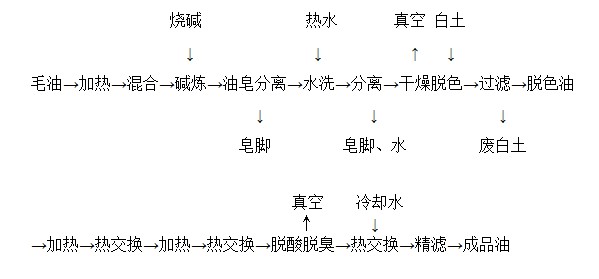

　　① 工藝流程示意圖

　　② 工藝流程說明

　　A、脫膠堿煉工序

　　堿煉操作：調整油溫60℃左右，然后將20-30Be堿液(1kg燒堿+5kg水的堿液)在5-10min內加完，并在60r/min條件下攪拌5-10min，觀察反應后的皂粒形成分離狀況并開始緩慢升溫，換慢速攪拌，每分鐘約升高1℃，當溫度達到65℃時，油皂分離明顯，停止攪拌，開始靜止沉淀皂腳，一般需要4-6h后放出皂腳。

　　水洗操作:  放出皂腳后油脂進一步升溫至75℃，然后加入大于油重5%的熱水進行水洗，加水時伴隨攪拌，水溫應高于油溫5-10℃，水溫過低容易乳化;加完水后繼續攪拌5min，然后靜止沉淀3-4h，放出皂水，反復水洗1-2次，視清油質量而定。

　　B、脫色操作：

　　開啟真空泵，使真空≧700mmHg;先將水洗后的堿煉油吸入脫色罐，在真空狀態下開啟攪拌、升溫，溫度達到100℃后繼續攪拌10min，使油中水份降至0.1%以下，然后吸入少量脫色劑(白土或活性炭)，添加量視油品而定，一般為油量的2%-4%，攪拌20min后，降溫至90℃左右，破真空，打開脫色泵到過濾機進行油土分離，得到脫色油。

　　C、脫酸、脫臭操作：

　　a、脫臭溫度：240℃，

　　b、真空度: 760mmHg

　　c、整個過程必須用過熱蒸汽蒸餾;

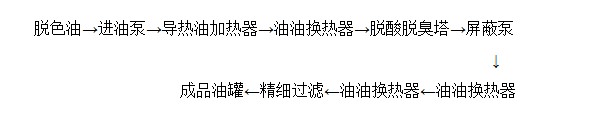

　　d、開啟真空泵，打開進油泵向塔內進油，各層進油完成后，關閉進油泵關閉進油閥門，打開屏蔽泵通過導熱油加熱器循環加熱油溫至150℃以上，打開直接蒸汽使油液上下翻動，同時繼續升油溫至240℃-260℃，循環約1h后，關閉循環閥門打開2臺油油換熱器閥門，合格之前的油回到脫色儲油罐中，在進到脫酸脫臭塔內進行循環，取樣檢驗合格后打開去成品油罐閥門，調節進出油閥門使塔內液位平衡。當脫色油生產完后，關閉進油泵、中間泵，依次打開各層放油閥門，使油從最底層抽完，同時依次關閉每層直接蒸汽閥門，關閉真空泵、屏蔽泵、成品出油閥門，整個生產過程完成。

　　6、主要設備描述

　　2、設備主要特點

　?、?物理脫酸脫臭組合塔

　　組合式填料塔是一種新型的脫酸脫臭設備，它結合了填料脫酸塔和板式脫臭塔、熱敏脫色的功能，具有成品油顏色淺、酸值低、煉耗少、蒸汽節省等優點，比單一填料塔和板式塔使用更靈活，生產費用更低，效果更好。

　?、?組合式脫酸脫臭塔工作原理

　　組合式脫酸脫臭塔的上部為填料段，下部為板式段，油從塔頂部進入，通過分油盤均勻的分布在填料上形成油膜，自上而下流動，與逆流的過熱蒸汽在填料上汽液逆向接觸，首先在填料段蒸餾出脂肪酸和部分輕組分，通過真空抽走，油再通過管道流入板式段，板式段中的直接蒸汽從油中呈鼓泡狀噴出，再次與油進行接觸汽提，油在板式段中通過高真空降低臭味物質的沸點，并通過過熱水蒸汽的蒸餾，從而達到脫臭的目的，并滯留進行熱脫色，脫臭油從塔底排出，結束物理精煉過程。
